柯尼卡美能達攜手子公司德國Instrument Systems推出新一代平板顯示測量方案
2合1 圖像色彩分析儀LumiCol 1900

行業背景：2012年12月，柯尼卡美能達集團正式收購了Instrument Systems。自2012年以來，Instrument Systems作為柯尼卡美能達集團一員，為世界各國家及地區客戶提供精確的測量設備與服務。

作為平板顯示行業測量的領導先驅，柯尼卡美能達與Instrument Systems在技術上銳意創新，為客戶開發出新一代的高精度、快速、極具性?xún)r(jià)優勢的生產線檢測方案。

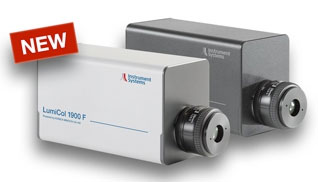

LumiCol 1900 - 高速且精準的 2合1 圖像色彩分析儀

柯尼卡美能達與Instrument Systems積累了兩方在顯示屏檢測領域多年的技術經驗，共同推出新型的高速且精確的圖像色彩分析儀LumiCol 1900，專門針對快速且精準的測量平面顯示器的亮度與色度而設計。

LumiCol 1900應用RGB CMOS傳感器來快速獲取2D影像，并同時以色度計精確測量顯示屏的三刺激值色度值，兼?zhèn)鋬烧叩拈L(zhǎng)處。以色度計在畫面中心點測量到的數值，會被用于校正整個平面圖像。在這樣的運行模式下，LumiCol 1900只需拍攝一次，就能快速測量整個待測顯示屏，且確保極為精確的測量結果。因此，此色彩分析儀特別適合應用于顯示屏生產線的質量管理。

LumiCol 1900的空間分辨率測量法可以檢測顯示屏的均勻度與Mura。除此之外，儀器中內置的CA-310具備了所有傳統色度計的測量功能，例如亮度、色域、Gamma曲線、對比度、閃爍值或白平衡。

功能強大的新軟件 "LumiSuite"

為搭配LumiCol 1900，Instrument Systems開發了功能強大的軟件LumiSuite。此軟件的使用者界面非常友善，令實驗室人員能夠輕松上手。除此之外，LumiSuite還有專門的軟件工具包，可以方便的將LumiCol 1900加入任何生產線中。

LumiCol 1900色度計提供兩種型號：U型 (Universal)適用于測量所有類型的顯示屏。F型(Flicker)則是特別針對檢測LCD設計，增加了測量閃爍的功能。

技術規格

LumiCol 1900
型號	產品描述
Universal (U)	適用檢測所有的顯示屏，但不帶閃爍測量功能
Flicker (F)	檢測LCD專用，帶閃爍測量功能（對比法與JEITA法）
測量模式
二維影像	亮度、色度
測量點	亮度、色度、閃爍（F型限定功能）
相機規格
有效分辨率	≈ 1900 x 1180 Pixel (220萬像素)
像素大小	5.86 μm x 5.86 μm
測量效率
測量范圍	0.01 cd/m² - 5000 cd/m²
亮度精確度¹	100 cd/m²	1 cd/m²	0.3 cd/m²
和基準儀器比較²	1.2 %	2.0 % / 1.5 %³	3.5% / 2.0 %³
色度精準度¹
和基準儀器比較²	0.0015	0.0025 / 0.0015³	0.0040 / 0.0030³
測量時間
混合模式下的測量時間⁴	0.5 s	1.5 s	3.5 s
CA-310 單獨的測量時間⁴	65 ms	330 ms	1 s
閃爍（LumiCol 1900 F 型限定功能）
測量范圍	> 15 cd/m²
顯示范圍（對比測量法）	0...999 %
精確度（對比測量法）	±1 % / ±2 % (30 Hz / 60 Hz; 10 % sine wave)
精確度（JEITA測量法）	±0.5 dB (30 Hz, 10 % sine wave)

1: 測量不確定性為三倍標準差 (3σ).
2: 以光譜儀測量顯示器白屏
3: 低亮度模式下的測量
4: 受電腦運算效能影響

關于Instrument Systems

由 Richard Distl 先生 1986 年在慕尼黑創建的 Instrument Systems 是測光技術的領軍企業，是業內為用戶量身打造整體解決方案的典范。客戶受益于我們創新研制的陣列式光譜儀和掃描式光譜儀以及用于測量光亮度和顏色值的圖像亮度和色度測量?jī)x。

非常多的汽車和航空業的知名企業都使用我們的測量設備來檢測車內照明組件和顯示設備。近些年我們?cè)谌蚍秶鷥?nèi)為不斷增強的 LED 業制定行業標準。此外，Instrument Systems還為快速產品檢驗研發全面的解決方案。

總部設立在德國慕尼黑，包括了研發、生產和銷售的中心。德國境內的客戶維護由我們的原廠直接完成，國外則通過我們富有經驗的代理商。如今，我們銷售額的 75% 在國外。

自2012年起，Instrument Systems正式加入柯尼卡美能達集團。
