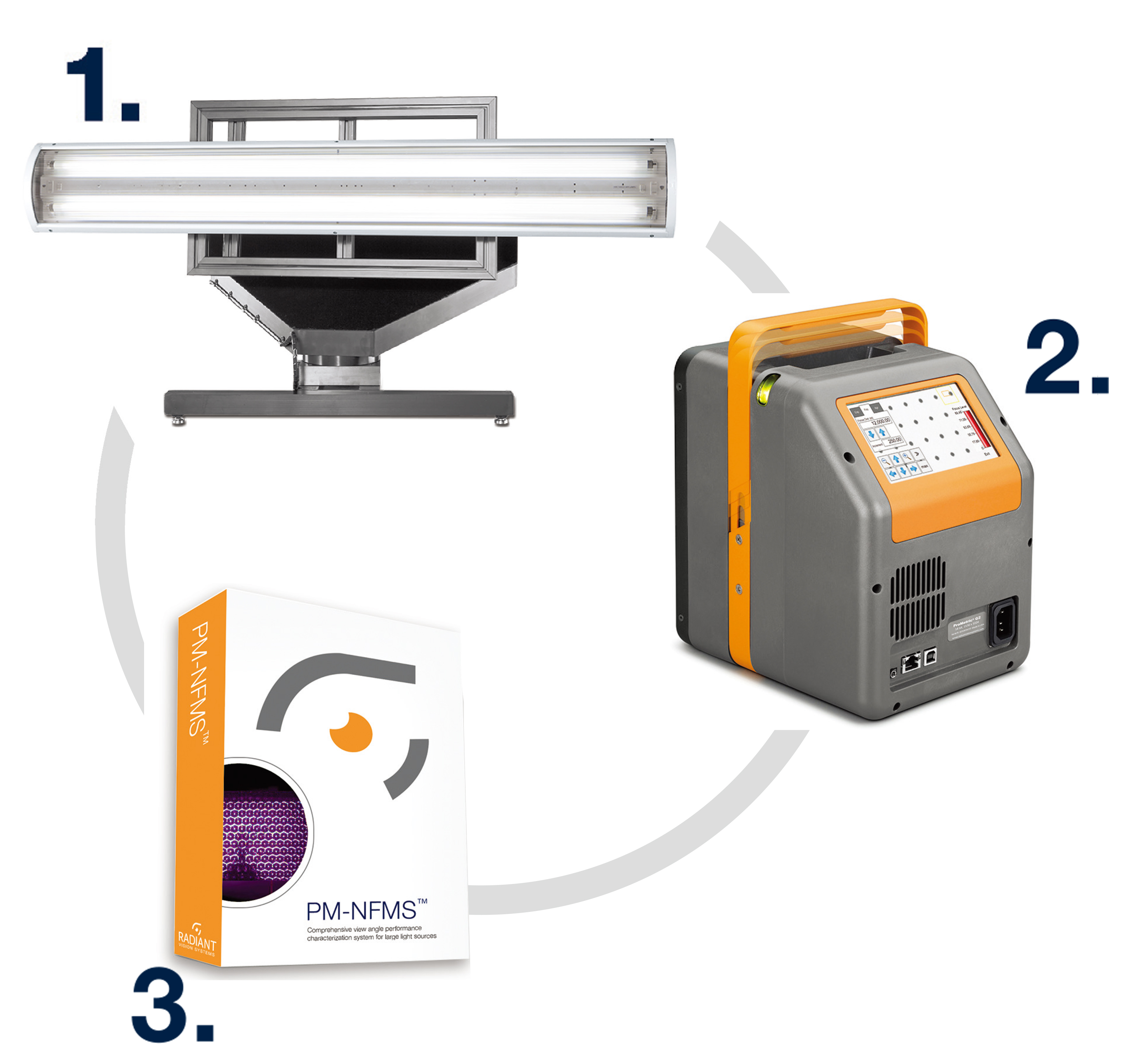

PM-NFMS?系統包括

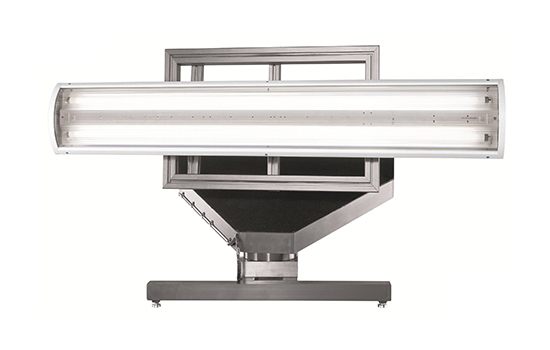

1. PM-NFMS?兩軸測角儀
2. ProMetric^?成像色度計
3. PM-NFMS?軟件
4. ProSource^?軟件
5. 可配用光譜儀

應用

大型光源特性：亮度、光強、顏色及角度

光強分布測量

創建大型光源的IES、EULUMDAT和Radiant Source Model文件

大型光源的完整視角性能測量系統

PM-NFMS（ProMetric 近場測量系統）可測量大型光源的亮度、色度，光譜視角分布（可選）。它旨在為汽車、交通、建筑和其它應用領域的大型光源開發人員提供準確的亮度分布數據。由于 PM-NFMS 可抓取光源的完整近場模型，因此，相比傳統的基于點式光度計的傳統測量系統，它可在較小的測量空間中提供更為全面的信息。

PM-NFMS可生成多種標準格式的照度分布數據

通過處理測量數據，PM-NFMS可輸出IES格式文件、EULUMDAT文件、采用表格形式的平面照度分布和Radiant Source Model? (RSM)文件。通過?ProSource^? 軟件，RSM文件可用于生成光度、色度或光譜光線集，用于光學設計工具。

PM-NFMS是一個用于大型光源測量與分析的完整自動化系統

PM-NFMS系統包括一臺?ProMetric^?成像色度計、一個兩軸測角儀（用于精確調整被測物相對于成像色度計的角度位置）和一套PM-NFMS 軟件（用于在測量序列過程中控制成像色度計和測角儀）。PM-NFMS軟件還包括一組完整的數據分析工具。PM-NFMS控制分析軟件實現ProMetric成像色度計和NFMS測角儀的自動測量功能，從而實現以最少的工作量來定義和執行完整測量序列。被測數據以圖像的格式保存，采集每個視角的光線圖作為Radiant Source Model (RSM)。可對RSM直接進行分析以了解光源性能，或者可使用Radiant的ProSource 軟件，將 RSM 轉換成主要光學設計軟件包常用的光線集，如ASAP^?, FRED^?, LightTools^?, LucidShape^?, Photopia?, IES TM-25,?Opticad^?, OSLO^?, SimuLux^?, SPEOS^?, TracePro^? 和OpticStudio? (ZEMAX)。

豐富的分析功能可提供完整的視角性能分析以及照度分布推算功能

PM-NFMS系統軟件支持通過多種量化分析方法（包括 isoplot 圖、CIE 色度分析圖和雷達圖）進行光源性能分析。此外，PM-NFMS軟件還可用于從測量的近場RSM推算遠場照度分布。由于照度分布是從近場數據派生，這樣會使執行這些測量所需的空間相比基于點式亮度計的方法（在這種情況下，測量設備必須置于遠場）大幅減少，而點式亮度計也不能提供近場數據。

多個硬件配置選項適用于任何應用

任何一種ProMetric成像色度計均可用于PM-NFMS系統；一般根據所需成像色度計的動態范圍、測量分辨率和視場的大小來做出最終選擇。PM-NFMS測角儀有多種尺寸可供選擇，以支持不同尺寸的光源，從車前燈到建筑照明系統等等。

主要特性

兩軸上 ±90° 完整運動范圍

提供激光校準工具以將設置誤差減至最少

角度儀有兩種尺寸可供選擇，且提供全自動測量控制

與任何 ProMetric^? 成像色度計或光度計兼容

將近場到遠場的推算功能集成到分析軟件

更簡單，更直觀的光譜儀的設置

從A型，B和C測角儀支持的角度坐標

現在4.9：支持新的Y系列光度計和高動態范圍

主要優勢

可在緊湊空間執行大型光源特性表征，包括照明分布

可生成 Radiant Source Models? 以完整描述光源性能

可比遠場測量技術收集更完整信息

測量功能

亮度

色度 (x,y) 和 (u’,v’)

三刺激值 (X,Y,Z)

色差 (u’v’)

發光強度

數據表示形式

橫截面圖

直方圖

3D 表面標繪

2D 等高線表面標繪

CIE 色度圖標繪

機械規格	NFMS-0400	NFMS-0800
最大待測設備尺寸 （寬x高），mm**	500x380	865x535
最大待測設備對角線，mm**	630	1000
系統整體尺寸 （寬x高x深），mm	795x675x660	1040x810x710
工作占地面積，mm	970x970	1400x1400
最大待測設備負載	5kg	25kg
精度	0.25°	0.25°
上半軸運動范圍	±90°	±90°
下半軸運動范圍	±90°	±90°
重量（近似）	25kg	40kg
控制和分析軟件規格
測量功能	亮度、發光強度、 CIE色坐標 (x,y)、 (u’,v’)、E
PM-NFMS? 軟件功能	自動移動和圖像抓取控制 實時在屏視頻顯示 灰階和偽色顯示 創建Radiant Source Models 通過顯示器執行對位過程 IES輸出（使用ProSource） EULUMDA輸出（使用PrT oSource）
分析、圖像和圖表	亮度橫截面 發光強度橫截面圖 亮度3D表面標繪 亮度等高線圖 發光強度的角分布 色坐標的角分布 多次抓取的圖形圖像比較

*規格如有更改，恕不另行通知。

**可測量大型高寬高比DUT

使用成像色度計的情況下適用
