三維掃描儀用戶報告

紅旗高揚—汽車零部件制造業巨人
三維掃描儀快速提供專業產品質量檢測報告，
讓客戶更信賴紅旗品質

重慶紅旗缸蓋制造有限公司

公司概要

重慶紅旗缸蓋制造有限公司成立于1998年2月，是以汽車發動機氣缸蓋、曲軸箱體、進氣歧管等零部件為主導產品的制造型企業。

公司具有產品研發、模具制造、坯件鑄造、機械加工一條龍的研發和制造體系。目前公司有130多種鑄鐵、鑄鋁缸蓋供應全球售后市場，汽車發動機氣缸蓋已出口北美、歐洲、南非、中東及東南亞地區。

引入三維掃描儀的背景

引入前的評估方法

在引入RANGE5之前，對簡單的尺寸要求，使用輪廓投影儀和三坐標測量儀進行質量檢測。

傳統的測量方法存在的問題：

問題1

由于缸蓋外形結構十分復雜，無法對如內腔體等非規則面、整體偏差、厚度分布等重要指標做出評估。

問題2

檢測出的尺寸之間的關聯性不大，無法直觀快速的做出評估并反應出問題所在。

問題3

缸蓋待檢尺寸有很多，用傳統方法去逐一檢測，十分的費時、效率底下。

當客戶需要提供三維掃描檢測報告時，委托第三方進行掃描，通過比對客戶提供的CAD數據和三維掃描儀得到的掃描數據，得到彩虹圖比較數據，和公差數據等。但通常需要較高的費用和較長的時間周期（一周以上）。

引入后的評估方法

引入RANGE5后，可快速直觀地對缸蓋整體外形進行質量評估， 可信賴地嚴格把好質量檢測關。

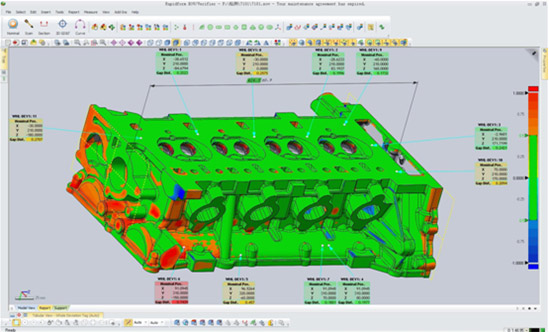

缸蓋質量檢測 XOV彩虹圖

優點1

可快速得到彩虹比對圖，實現了傳統方法無法完成的不合格原因的分析；

優點2

可快速得出更詳細的尺寸·幾何公差，還可以通過宏定義，快速實現流程自動化；快速確認缸蓋與缸體之間的配合和操作性；

優點3

緊密聯系起不同部分的相關人員，快速將問題原因反映到模具的設計制造中去。

優點4

將原來需要外包檢測的時間一周縮減到了現在自測的三小時。

應用計劃

理由1：能實現不用噴涂顯影劑條件下的直接掃描

目前缸蓋多采用鋁合金材質，表面有金屬光澤，同時紅旗缸蓋也有很多黑色模具需做檢測，RANGE5可以實現在不噴涂顯影劑的情況下直接掃描有金屬光澤的鋁合金材質缸蓋和黑色表面模具，這點深受紅旗人的歡迎。

理由2：靈活的拼接方法

RANGE5提供三種拼接方法：全自動旋轉臺、特征值、標志點，在掃描缸蓋和模具的過程中，可以靈活的選擇和切換。特別是全自動旋轉臺的拼接方式，其便利性和精確性在掃描過程中更是發揮得淋漓盡致。

理由3：高性價比

RANGE5的295(W)x190(H)x200(D)mm的小巧機身，總重量約6.7kg（含鏡頭），配合可移動的測量三腳架和站立式測量測量架，方便于各工廠和部門之間應用使用。

應用計劃

目前RANGE5是在紅旗璧山縣基地，被應用在機加工后缸蓋的尺寸檢測與質量評估方面，用以保證產品交付質量和進行不合格原因的分析與跟蹤并反饋到模具制造部門。

現在也正計劃應用在模具設計與制造這塊，來保證更高精度模具的生產。同時通過對新開發模具質量進行檢測，將檢測結果反饋到研發與設計中去，用以提高模具的開發周期。 也希望通過質量評估的可視化，來增強紅旗內部部門之間以及紅旗與外部客戶之間的溝通的密切性。

目前，越來越多的客戶在得知紅旗使用了這種先進檢測手段后，都要求自己的產品報告中能包含RANGE5的檢測報告，得到更直觀、有效的檢測數據。從而進一步增強了客戶對紅旗的依賴度和忠誠度 。

紅旗缸蓋目前使用RANGE5的廣角鏡頭在測量缸蓋的氣道時，測量景深不如RANGE7的長焦鏡頭，所以對于當時沒有選擇RANGE7感到遺憾。

右起湯嘉易先生（紅旗缸蓋 總經理助理）、熊誠先生（柯尼卡美能達 銷售工程師）

紅旗榮譽
