三維掃描儀用戶報告
富士電機系統株式會社的挑戰
第8卷: 實現更快交付并提升渦輪葉片加工質量
富士電機系統株式會社
(日本神奈川縣川崎市)
實現兩個相悖目標的挑戰——既提升質量又縮短交貨時間
富士電機集團成立于1923年,資本和技術轉移自Furukawa Electric Works和西門子股份公司(德國),不斷接受原始創新技術的挑戰。 在本集團內,富士電機系統株式會社負責集團的電力系統。
于1925開始運營的川崎廠目前是發電機的制造基地,生產重型電機,包括熱動力蒸汽渦輪機/發電機、水輪機/水力發電機、原子能設備等。該廠在全球的地熱清潔能源領域占有最重要的份額,提供世界上最大的地熱蒸汽渦輪機、發電機,為保護全球環境發揮了作用。
市場需求和有待克服的障礙
隨著目前對全球環境的日益關注,提高蒸汽渦輪機性能以降低二氧化碳排放的呼聲越來越高。 為應對這些需求,蒸汽渦輪機采用三維葉片,這些葉片的設計經過優化,可配合蒸汽的流動,并在圓周方向擁有一個曲面。
由于這些三維葉片表面不規則,因此專為每個葉片制作了測量儀器以確保制造過程中的質量。 然而,測量結果因檢驗員的經驗和技能而異,由專家重新測量或確認測量導致了重大的時間損失。
三維曲面渦輪葉片
利用掃描的形狀數據優化加工路徑

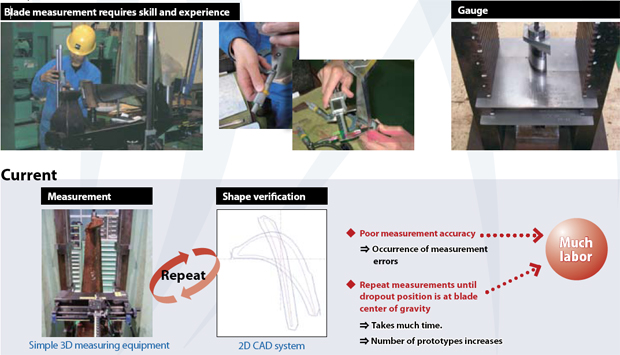

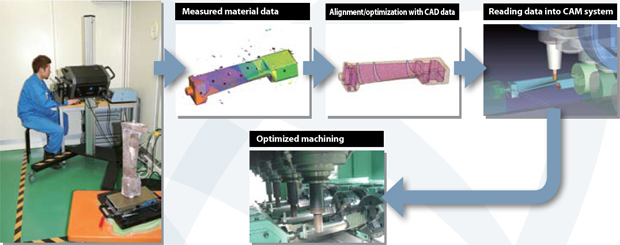

要處理的第一個加工流程是居中。 葉片由鍛造或澆鑄的材料加工而成,以磨出最終的形狀。 過去曾使用簡單的二維測量設備來確定形狀的位置關系,但這需要大量工作,而且測量的精確度很低。 現在改用柯尼卡美能達RANGE7來測量形狀數據,通過CAD數據執行軸對齊,結果讀取到CAM系統以確定最佳加工路徑,減少工作時間。 此外,無需再使用專用測量儀器,進一步降低了成本。
未來活動
富士電機系統株式會社正在研究將RANGE7的使用擴展到上游和下游流程。 他們首先將構造一個CAT系統以將其應用到最終成品中,通過以下方式繼續應對挑戰:
- 縮短測量時間
- 增加機械利用率
- 取消專用的橫切面測量儀器,降低成本
- 提高測量質量
公司簡介:富士電機系統株式會社川崎廠
地址:神奈川縣川崎市1-1 Tanabeshinden
占地面積:177,987m2
員工:1111名(包括相關公司,相互服務公司)
主要產品:熱動力發電設備、水力發電設備、核動力機械、工業電機/引擎、隧道除塵器等。
(截至2008年3月)
從右到左:蒸汽渦輪機部門,葉片組:Hiroyuki Kojima(經理)、Minoru Kozono;蒸汽渦輪機部門,結構設計組:(經理助理);蒸汽渦輪機部門,葉片組:Nobuhiko Sugahara
