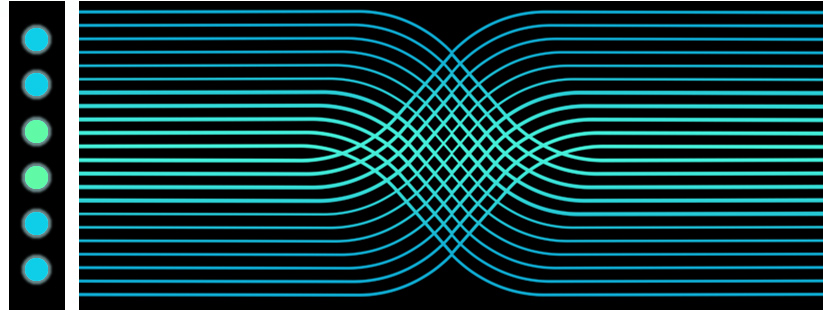

多數情況下，智能天窗作為一種豪華汽車的功能，用戶對其性能有很高的期望，它們必須與汽車設計的其他元素相協調，并有助于形成積極的品牌認知。與顯示器類似，智能天窗的測量區域相對平坦并多為矩形，當我們使用集成光源照射基板時可產生視覺內容。例如邊緣照明的天窗會由某種類型的LED進行照明。每個LED都獨立于下一個LED發光，可以合并或用不同的電流水平驅動，以調整其亮度和顏色。

而與顯示器校準不同的是，當我們測量天窗時，我們不是直接測量LED而是根據玻璃中每個通道的光間接測量。當我們改變LED的驅動電流或PWM時，會改變整個玻璃的亮度和色度值。在這種情況下，我們需要計算通道之間的差異，所以在天窗中應用LED校準需要光度成像系統來確保準確性和效率。

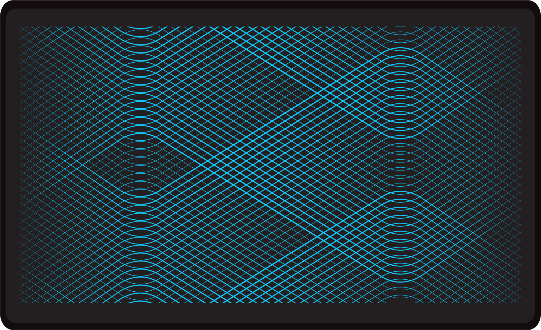

*圖片僅作示意，不按比例

為了確保天窗質量，光學特性可使用以下測量值來評估：

• 亮度，色度
• 亮色度均勻性

除了評估每個蝕刻通道的變化、對比通道之間、不同組LED照亮區域之間的差異。
我們還需要檢查是否存在缺陷：

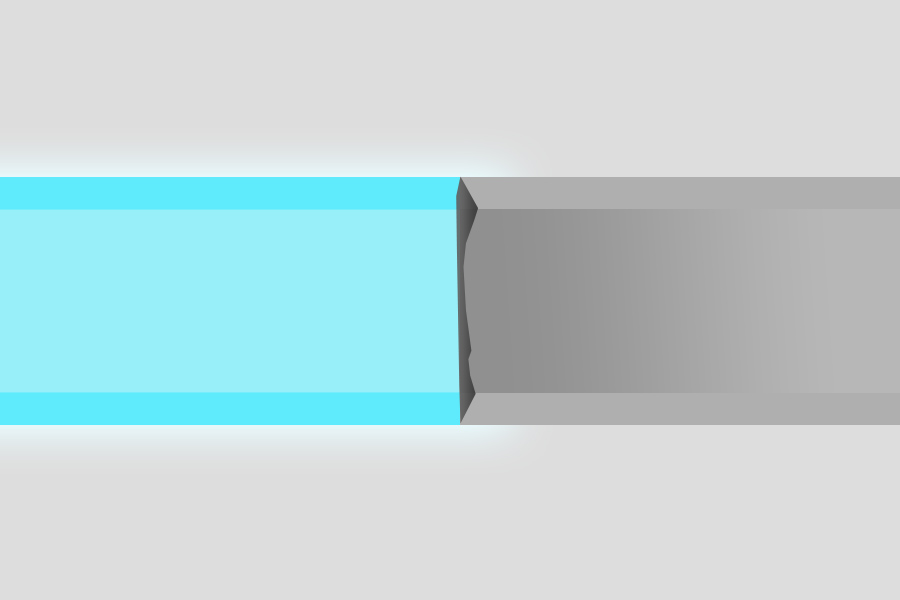

• 破損或不完整的蝕刻圖案
• 玻璃加工缺陷和殘?jiān)?

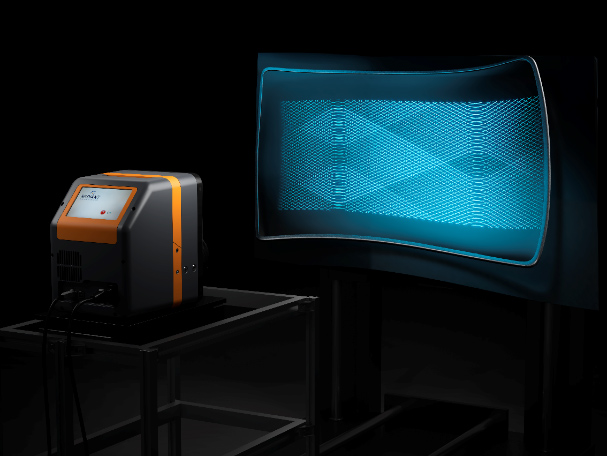

我們可以使用類顯示屏測試方式，通過成像設備高效全面的對所有視覺品質進行測試：

• 評估均勻性
• 缺陷檢測
• 評估形狀/圖卡

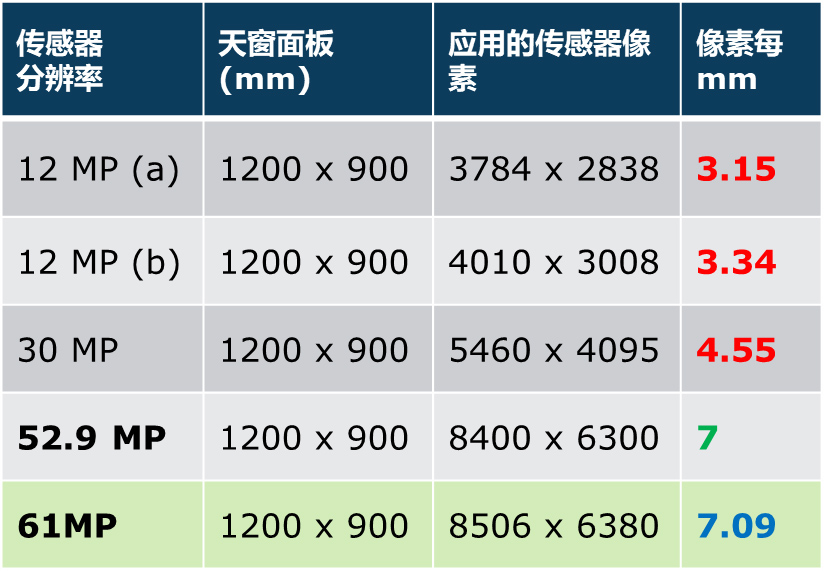

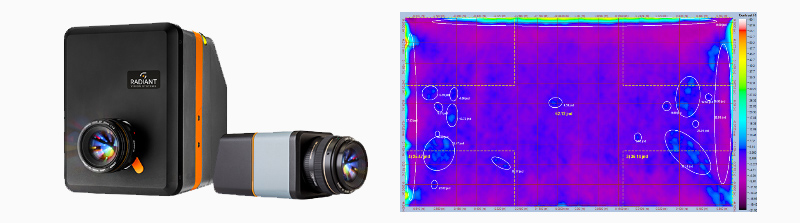

在寬度為1-10mm的通道上獲得足夠的細節，需要用到更高分辨率的成像系統。為了確保我們每毫米至少有7-10個傳感器像素，需要一個至少

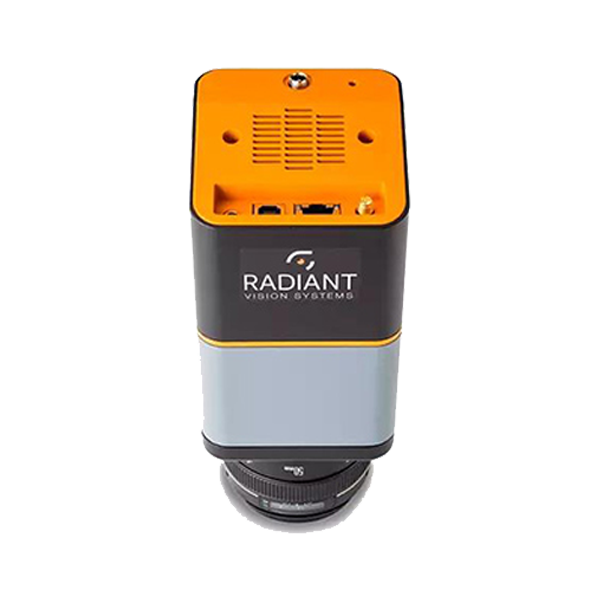

52.9MP的測量系統。如果使用61MP傳感器的成像亮度計可以實現每毫米7.09個傳感器像素，滿足最低分辨率規格。再搭配50mm的標準鏡頭，可以在2米的工作距離內拍攝高達40 x 28?FOV的標準天窗。

高分辨率使我們能夠減輕在曲面天窗上對所有元素進行同等聚焦成像的挑戰。對于使用61MP傳感器及以上的成像亮度計，我們可以在許多場景中使用f/8的景深，顯著降低出現測量誤差的風險。

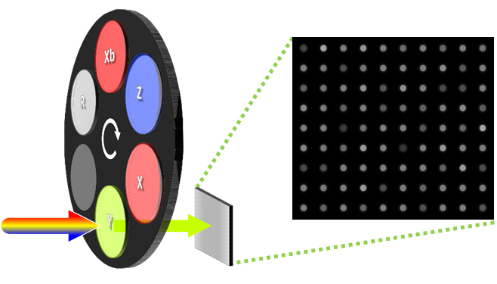

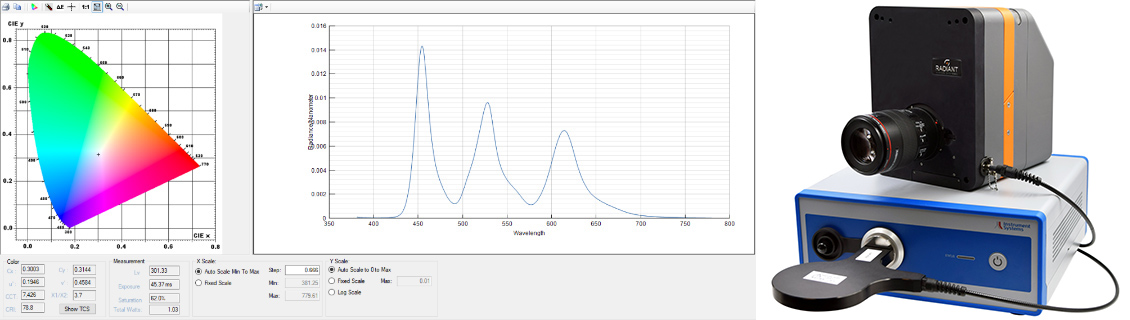

可以使用更先進的測量系統，通過直接集成光譜儀和成像系統來減少校準所需的設備數量。

• 檢測光譜變化
• 獲取光譜校準數據
• 用戶校準
• 捕獲基于圖像的空間測量

同時，先進測量系統還可以提供一些其他的校準優勢。通過自適應智能校準，成像系統會根據在每個像素接收到的信號自動應用存儲的校準，在整個FOV上逐像素調整系統響應；多點校準通過應用區域縮放來校準FOV上的變化，可以表征衰減并調整測量圖像，便于測量存在曲率的產品。

像素校正示例

VIP^?視覺檢測工具包為TrueTest軟件增添了先進的配準和缺陷檢測功能，將光學測量與機器視覺系統的優點相結合，相比采用多種技術途徑的解決方案，可實現更高的效率：

• 易于訓練以注冊配準區域
• 無關于符號位置、方向和大小自動對齊注冊區域
• 測量注冊圖案的亮度，色度，均勻性
• 可以檢測缺陷（缺失/冗余），確保圖案完整性
