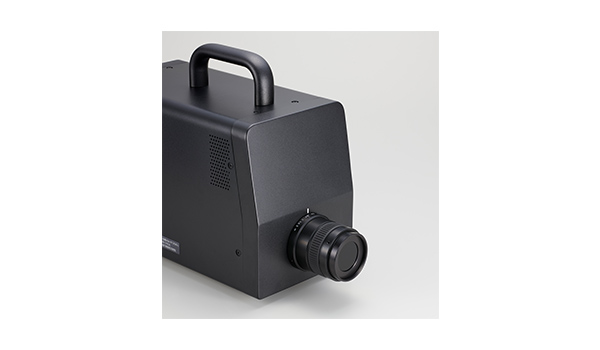

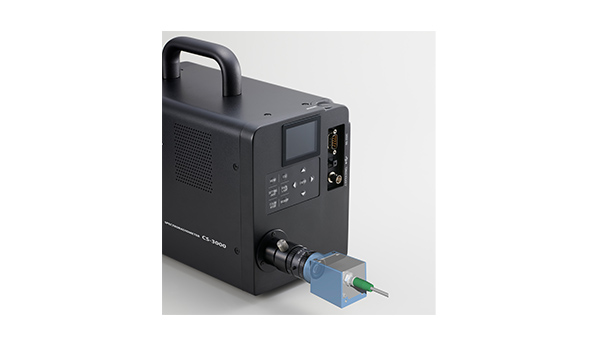

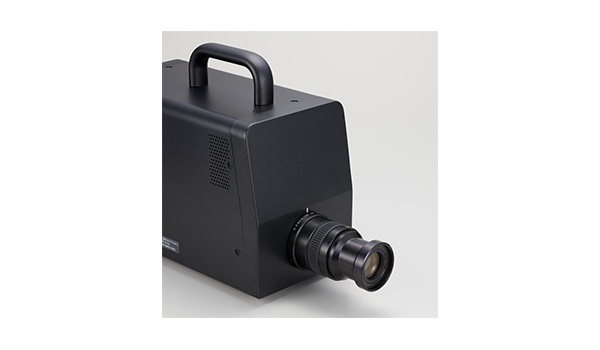

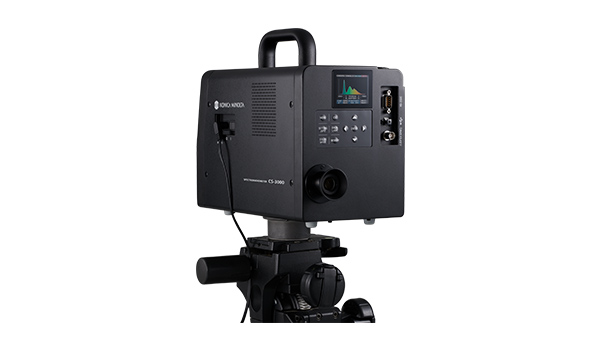

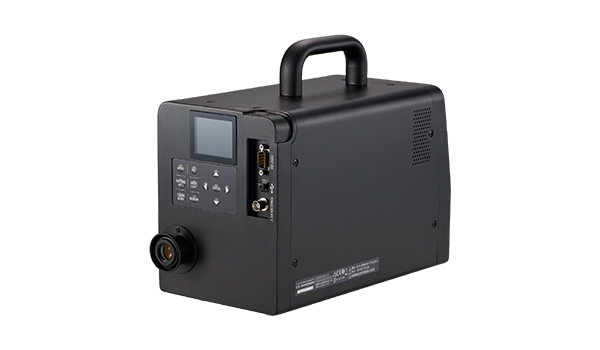

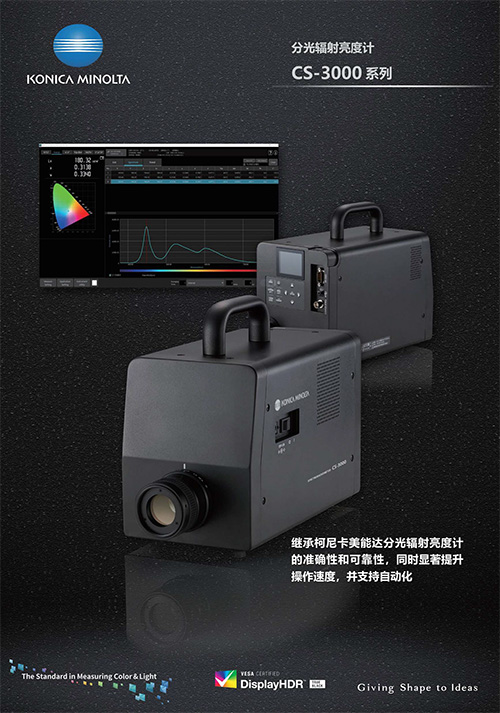

CS-3000HDR/CS-3000/CS-2000Plus
分光輻射亮度計new

在精密傳感器技術中融入數字化功能的新型分光輻射亮度計，搭載高速運算CPU，通過通信命令可實現最快0.041秒/次的測量(基于柯尼卡美能達測量條件，設定積分時間0.005秒時)。

產品陣容共有三款機型，除了CS-3000系列的旗艦機型CS-3000HDR和標準機型CS-3000之外，還包括在傳統機型CS-2000上搭載高速運算CPU和新算法/INTELLIGENT DARK功能的性價比機型CS-2000Plus。


特點 CS-3000HDR CS-3000 CS-2000Plus
與CS-2000數據兼容 ? ? ?
INTELLIGENT DARK功能 ? ? ?
發光頻率檢測和設置功能 ? ?
縮短NORMAL 模式測量時間 ? ?
電動切換測量角度 ? ?


應用

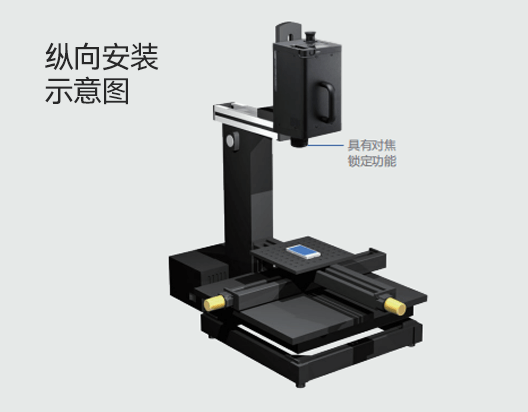

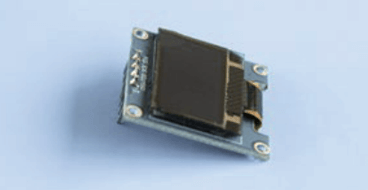

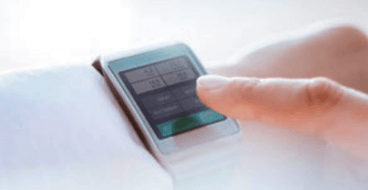

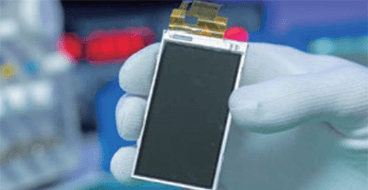

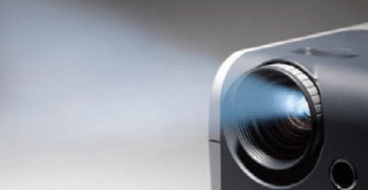

憑借高靈敏度和低噪聲的測量設計，在測量電視和智能手機顯示屏時，或者使用小的測量角度測量微型顯示屏時，都能做到高速高精度測量。通過對焦鎖定功能以及全新的設計，將儀器安裝方向對測量值可能帶來的影響弱化，使設備也適用于縱向安裝。通過安裝照度適配器（可選配件），也可以用于投影儀測量的參考設備。



高精度

繼承了優異的光學設計和信號處理技術，實現了顯示屏等各種光源標準值測量所需的高精度。CS-3000嚴格按照CIE 122-1996對色度測量的推薦要求，在整個可見光波長范圍內采用5nm以下的半波寬測量，保證在低亮度下抑制信噪比的精確測量。除了CIE1931 xy色度以外，還保證CIE1976 UCS色度圖中的u'v'精度。
色度測量準確度（低亮度0.05cd/m2）：x: ±0.0015 y: ±0.001/ u':±0.0014 v': ±0.0006

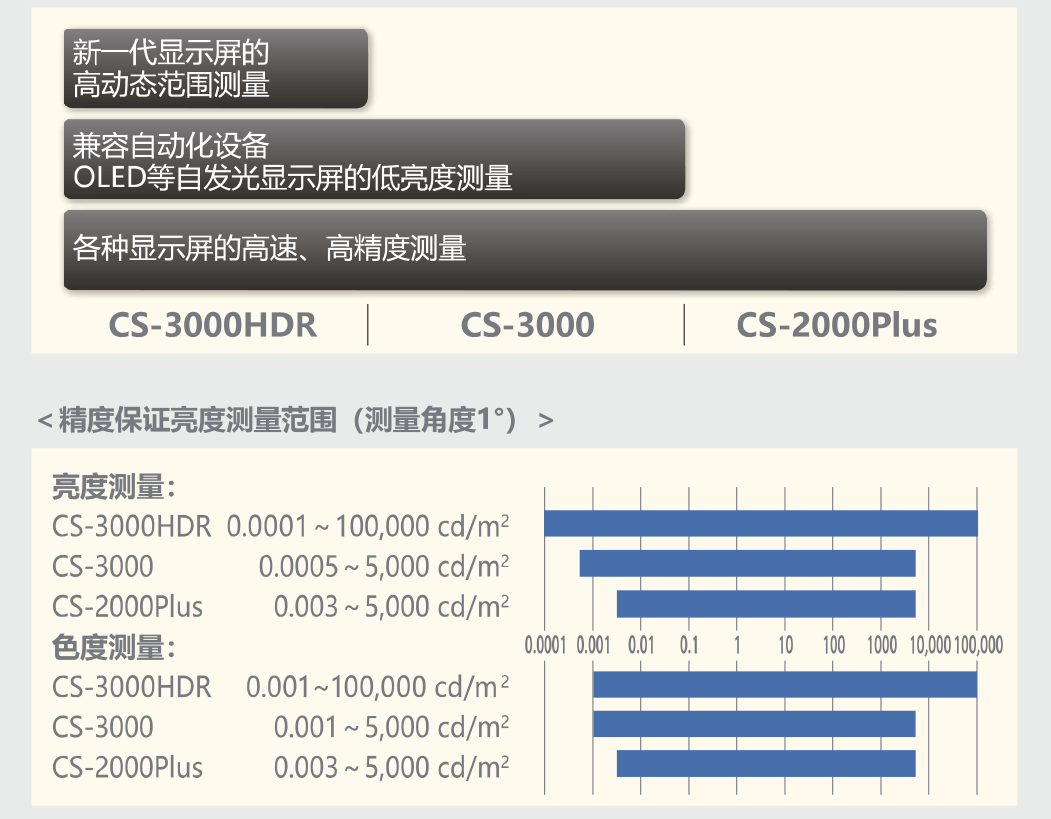

寬廣的動態測量范圍（CS-3000HDR）

如今的顯示屏為了提供更逼真、更高品質的畫面而不斷升級。為應對這些先進顯示的測量需求，通過測量標準值常用的1°測量角，CS-3000HDR可以在較低亮度到高亮度的寬動態范圍內都能實現精確測量。除了目前主流的LCD和OLED之外，還支持Micro LED和Mini LED等HDR顯示屏的標準值測量。
精度保證亮度范圍（基于1°測量角的亮度測量）：0.0001~100,000 cd/m2


電動切換1°/0.2°/0.1°測量角度（CS-3000, CS-3000HDR）

可根據所需測量尺寸，從3種測量角度中進行選擇。可通過通信指令進行電動切換，支持全自動測試系統。

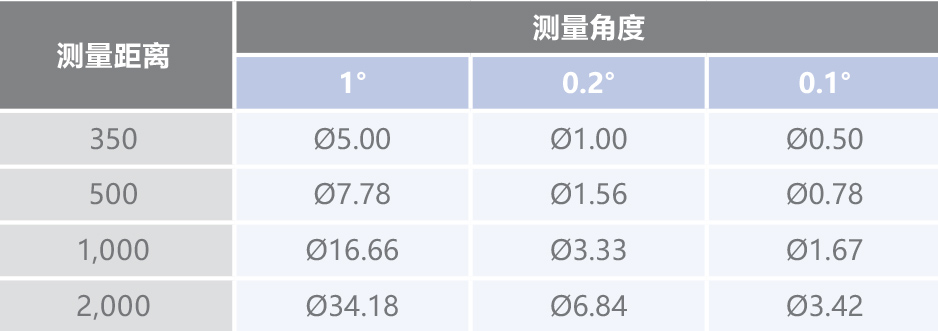

· 測量距離和測量區域（單位：mm）


* 測量距離是從物鏡末端算起。

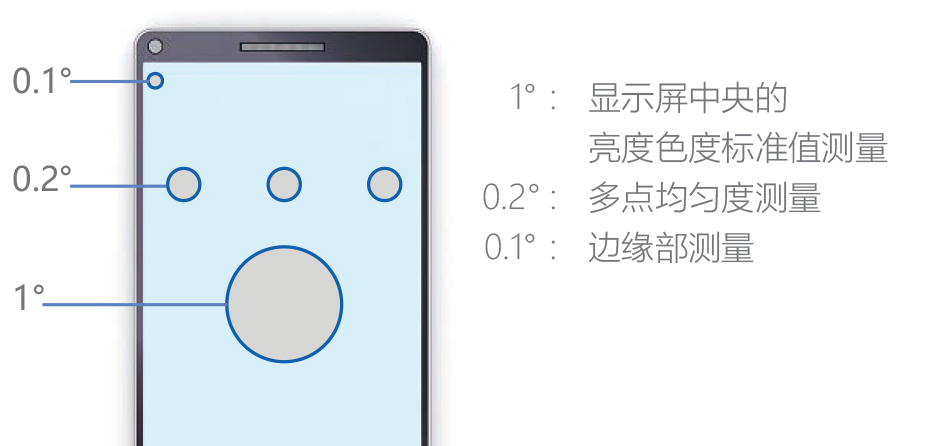

< 測量距離500mm處的測量區域示意圖和應用示例>


縮短測量時間

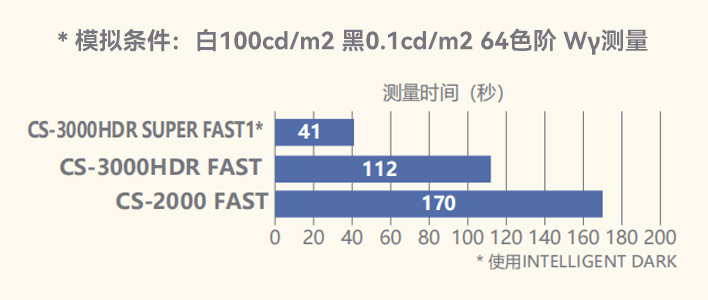

顯示屏的Gamma測量、低亮度均勻性測量以及顯示屏材料的I-V-L測量等低亮度下的一系列測試，若使用傳統的分光亮度計，可能需要耗時幾個小時以上來完成測量，無論在研發中還是在生產和品質管理現場，都是一大課題。CS-3000搭載了下述新功能，使得Gamma測量的時間達到以往的1/4以下*，大幅縮短了測量時間。

< 高速模式>

FAST模式：測量積分時間約為NORMAL的1/6。
SUPER FAST1模式：測量積分時間約為NORMAL的1/20。
SUPER FAST2模式：測量積分時間約為NORMAL的1/90。
* 以上參數不適用于CS-2000 Plus

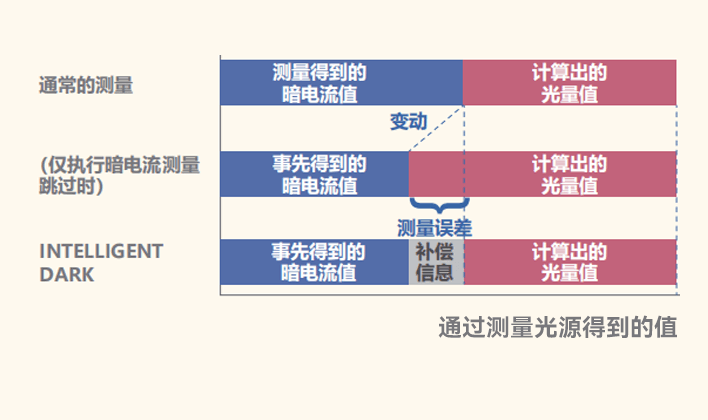

< INTELLIGENT DARK功能>

通過每次測量時都對光源和暗電流進行測量，并計算測量值差異來消除暗電流波動影響，分光亮度計可以實現更高精度。暗電流測量有時會被跳過以節約測量時間，但暗電流值可能會隨著時間流逝等變化進行波動。此時，波動量會疊加在此前計算出的光線強度上，導致測量精度下降。INTELLIGENT DARK功能可以在跳過暗電流測量的同時，使用來自傳感器的補償信息來補償波動量，從而在維持高精度的同時縮短測量時間。

< 發光功能檢測和設置功能>（CS-3000, CS-3000HDR）

檢測顯示屏的發光頻率，將測量積分時間設定為其整數倍的功能。可在不延長時間的情況下，避免由于測量積分時間與發光頻率不匹配的“同步偏差”導致的重復性不佳。

點擊圖片可放大

CS-3000

型號 CS-3000HDR CS-3000 CS-2000Plus
測量波長范圍 380～780nm
顯示波長間隔 1.0nm
波長精度 ±0.3 nm（校準波長Hg-Cd光源：435.8 nm、546.1 nm、643.8 nm）
光譜波長寬度 5nm以下（半波寬）
測量角度 1°、0.2°、0.1°
最小測量區域 1° ?5mm（使用近攝鏡頭時： ?1mm）
0.2° ?1mm（使用近攝鏡頭時： ?0.2mm）
0.1° ?0.5mm（使用近攝鏡頭時： ?0.1mm）
最短測量距離 350mm（使用近攝鏡頭時：55mm）
最小亮度顯示 0.00002 cd/m2
最小光譜輻射亮度顯示 1.0×10-9W/(sr·m2· nm)
精度保證亮度范圍（A光源） 1° 0.0001 ～ 100,000 cd/m2 0.0005 ～ 5,000 cd/m2 0.003 ～ 5,000 cd/m2
0.2° 0.0025 ～ 2,500,000 cd/m2 0.0125 ～ 125,000 cd/m2 0.075 ～ 125,000 cd/m2
0.1° 0.01 ～ 10,000,000 cd/m2 0.05 ～ 500,000 cd/m2 0.3 ～ 500,000 cd/m2
亮度（A光源） 精度 *1

±5%（0.0001 ～ 0.0004 cd/m2）

±2%（0.0004 ～ 10,000,000 cd/m2）

 ±2% ±2%
重復性（2σ）*2 1° 0.0001～cd/m2 5% - -
0.0004～cd/m2 1.5% 1.5% (0.0005～cd/m2) -
0.001～cd/m2 0.7% 0.7% -
0.003～cd/m2 0.25% 0.25% 0.40%
0.05～cd/m2 0.15% 0.15% 0.3% (0.05～cd/m2)
0.15% (0.1～cd/m2)
0.2° 0.15% (0.1～cd/m2) 5% - -
0.01～cd/m2 1.5% 1.5% (0.0125～cd/m2) -
0.025～cd/m2 0.7% 0.7% -
0.075～cd/m2 0.25% 0.25% 0.40%
1.25～cd/m2 0.15% 0.15% 0.3% (1.25～cd/m2)
0.15% (0.1～cd/m2)
0.1° 0.01～cd/m2 5% - -
0.04～cd/m2 1.5% 1.5% (0.05～cd/m2) -
0.1～cd/m2 0.7% 0.7% -
0.3～cd/m2 0.25% 0.25% 0.40%
5～cd/m2 0.15% 0.15% 0.3% (5～cd/m2)
0.15% (10～cd/m2)
色度（A光源） 精度　*1 1° 0.001～cd/m2 x : ±0.002 y : ±0.002
u' : ±0.0022 v' : ±0.0011		 x : ±0.002 y : ±0.002
u' : ±0.0022 v' : ±0.0011		 x : ±0.003 y : ±0.003 (0.003～cd/m2)
u' : ±0.0033 v' : ±0.0016 (0.003～cd/m2)
x : ±0.002 y : ±0.002 (0.005～cd/m2)
u' : ±0.0022 v' : ±0.0011 (0.005～cd/m2)
0.05～cd/m2 x : ±0.0015 y : ±0.001
u' : ±0.0014 v' : ±0.0006		 x : ±0.0015 y : ±0.001
u' : ±0.0014 v' : ±0.0006		 x : ±0.0015 y : ±0.001
u' : ±0.0014 v' : ±0.0006
0.2° 0.025～cd/m2 x : ±0.002 y : ±0.002
u' : ±0.0022 v' : ±0.0011		 x : ±0.002 y : ±0.002
u' : ±0.0022 v' : ±0.0011		 x : ±0.003 y : ±0.003 (0.075～cd/m2)
u' : ±0.0033 v' : ±0.0016 (0.075～cd/m2)
x : ±0.002 y : ±0.002 (0.125～cd/m2)
u' : ±0.0022 v' : ±0.0011 (0.125～cd/m2)
1.25～cd/m2 x : ±0.0015 y : ±0.001
u' : ±0.0014 v' : ±0.0006		 x : ±0.0015 y : ±0.001
u' : ±0.0014 v' : ±0.0006		 x : ±0.0015 y : ±0.001
u' : ±0.0014 v' : ±0.0006
0.1° 0.1～cd/m2 x : ±0.002 y : ±0.002
u' : ±0.0022 v' : ±0.0011		 x : ±0.002 y : ±0.002
u' : ±0.0022 v' : ±0.0011		 x : ±0.003 y : ±0.003 (0.3～cd/m2)
u' : ±0.0033 v' : ±0.0016 (0.3～cd/m2)
x : ±0.002 y : ±0.002 (0.5～cd/m2)
u' : ±0.0022 v' : ±0.0011 (0.5～cd/m2)
5～cd/m2 x : ±0.0015 y : ±0.001
u' : ±0.0014 v' : ±0.0006		 x : ±0.0015 y : ±0.001
u' : ±0.0014 v' : ±0.0006		 x : ±0.0015 y : ±0.001
u' : ±0.0014 v' : ±0.0006
重復性（2σ）　*2 1° 0.001～cd/m2 x : 0.0030 y : 0.0035
u' : 0.0024 v' : 0.0014		 x : 0.0030 y : 0.0035
u' : 0.0024 v' : 0.0014		 -
0.003～cd/m2 x : 0.0010 y : 0.0015
u' : 0.0009 v' : 0.0006		 x : 0.0010 y : 0.0015
u' : 0.0009 v' : 0.0006		 x : 0.002 y : 0.002
u' : 0.0016 v' : 0.0008
x : 0.001 y : 0.001 (0.005～cd/m2)
u' : 0.0008 v' : 0.0004 (0.005～cd/m2)
0.1～cd/m2 x : 0.0006 y : 0.0006
u' : 0.0005 v' : 0.0002		 x : 0.0006 y : 0.0006
u' : 0.0005 v' : 0.0002		 x : 0.0006 y : 0.0006
u' : 0.0005 v' : 0.0002
0.2～cd/m2 x : 0.0004 y : 0.0004
u' : 0.0003 v' : 0.0002		 x : 0.0004 y : 0.0004
u' : 0.0003 v' : 0.0002		 x : 0.0004 y : 0.0004
u' : 0.0003 v' : 0.0002
0.2° 0.025～cd/m2 x : 0.0030 y : 0.0035
u' : 0.0024 v' : 0.0014		 x : 0.0030 y : 0.0035
u' : 0.0024 v' : 0.0014		 -
0.075～cd/m2 x : 0.0010 y : 0.0015
u' : 0.0009 v' : 0.0006		 x : 0.0010 y : 0.0015
u' : 0.0009 v' : 0.0006		 x : 0.002 y : 0.002
u' : 0.0016 v' : 0.0008
x : 0.001 y : 0.001 (0.125～cd/m2)
u' : 0.0008 v' : 0.0004 (0.125～cd/m2)
2.5～cd/m2 x : 0.0006 y : 0.0006
u' : 0.0005 v' : 0.0002		 x : 0.0006 y : 0.0006
u' : 0.0005 v' : 0.0002		 x : 0.0006 y : 0.0006
u' : 0.0005 v' : 0.0002
5～cd/m2 x : 0.0004 y : 0.0004
u' : 0.0003 v' : 0.0002		 x : 0.0004 y : 0.0004
u' : 0.0003 v' : 0.0002		 x : 0.0004 y : 0.0004
u' : 0.0003 v' : 0.0002
0.1° 0.1～cd/m2 x : 0.0030 y : 0.0035
u' : 0.0024 v' : 0.0014		 x : 0.0030 y : 0.0035
u' : 0.0024 v' : 0.0014		 -
0.3～cd/m2 x : 0.0010 y : 0.0015
u' : 0.0009 v' : 0.0006		 x : 0.0010 y : 0.0015
u' : 0.0009 v' : 0.0006		 x : 0.002 y : 0.002
u' : 0.0016 v' : 0.0008
x : 0.001 y : 0.001 (0.5～cd/m2)
u' : 0.0008 v' : 0.0004 (0.5～cd/m2)
10～cd/m2 x : 0.0006 y : 0.0006
u' : 0.0005 v' : 0.0002		 x : 0.0006 y : 0.0006
u' : 0.0005 v' : 0.0002		 x : 0.0006 y : 0.0006
u' : 0.0005 v' : 0.0002
20～cd/m2 x : 0.0004 y : 0.0004
u' : 0.0003 v' : 0.0002		 x : 0.0004 y : 0.0004
u' : 0.0003 v' : 0.0002		 x : 0.0004 y : 0.0004
u' : 0.0003 v' : 0.0002
偏振誤差 2%以下（400～780 nm）：1°、3%以下（400～780 nm）：0.2°、0.1°
積分時間 0.005秒～92秒（NORMAL模式）
0.005秒～16秒（FAST模式）		 0.005秒～120秒（NORMAL模式）
0.005秒～16秒（FAST模式）
測量時間 單機 CS-3000HDR、CS-3000：約0.07秒
CS-2000Plus：約0.08秒
（MANUAL33.333 ms, INTELLIGENT DARK設定時）
通信命令　*3
色空間模式 Lvxy、Lvu'v'、LvTΔuv、XYZ、光譜曲線、特征波長、激發純度
顏色匹配函數 2°觀察角、10°觀察角、CIE170-2：2015（2°、10°）、任意顏色匹配函數（兼容測量軟件）
測量對象的發光頻率檢測和設置功能 有 無
切換測量角度 電動 手動
接口 USB2.0、RS-232C
操作溫度/濕度范圍 5～30℃，相對濕度80%以下/無凝露 5～35℃，相對濕度80%以下/無凝露
存儲溫度/濕度范圍 0～35℃，相對濕度80%以下/無凝露
電源 專用AC適配器（100-240 V，50/60 Hz）
功率 約20W
尺寸 主機：158（寬）×262（高）×392（長）mm
重量 約7.0kg

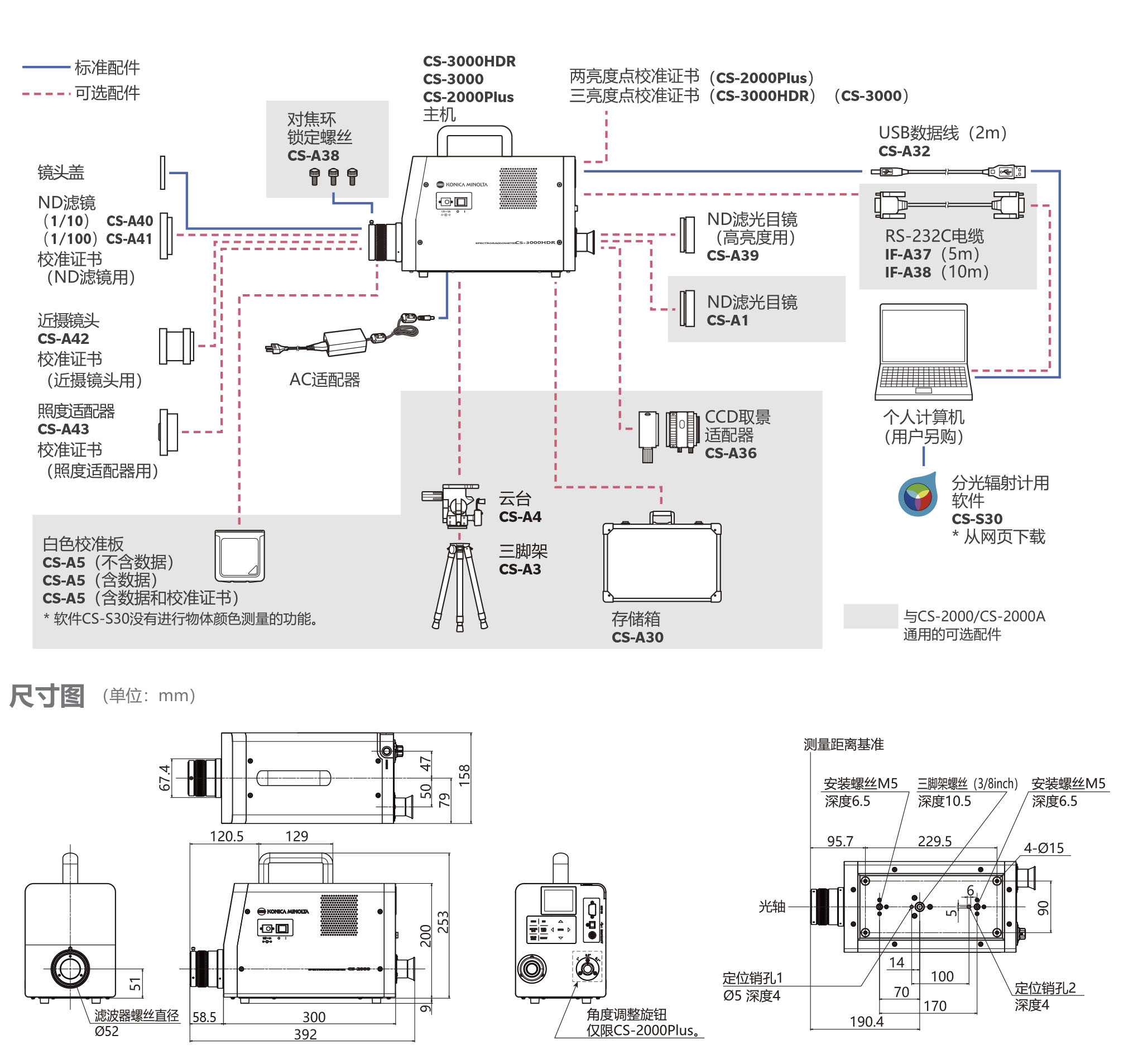

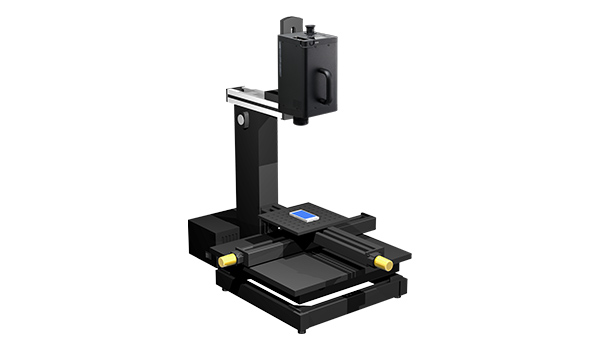

系統圖

系統配置


數據處理軟件

軟件 CS-S30

通過電腦控制CS-3000系列進行測量的軟件。
可通過易懂的畫面顯示進行直觀操作。

< 特點>

兼容Windows/Mac可設定和執行各種測量功能，以圖表顯示測量值。
除了亮度色度和光譜圖以外，還支持L*a*b*顯示。
除了通常的CIE1931(2°觀察角) 以外，還可設定CIE1964(10°觀察角)和CIE170-2: 2015 (2/10觀察角) 。
還可使用任意顏色匹配函數運算色度值。

  • 上述規格若有更改，恕不另行通知。
